Thermal Issue
전자 제품의 발열 이슈
[ 모바일/노트북 ]

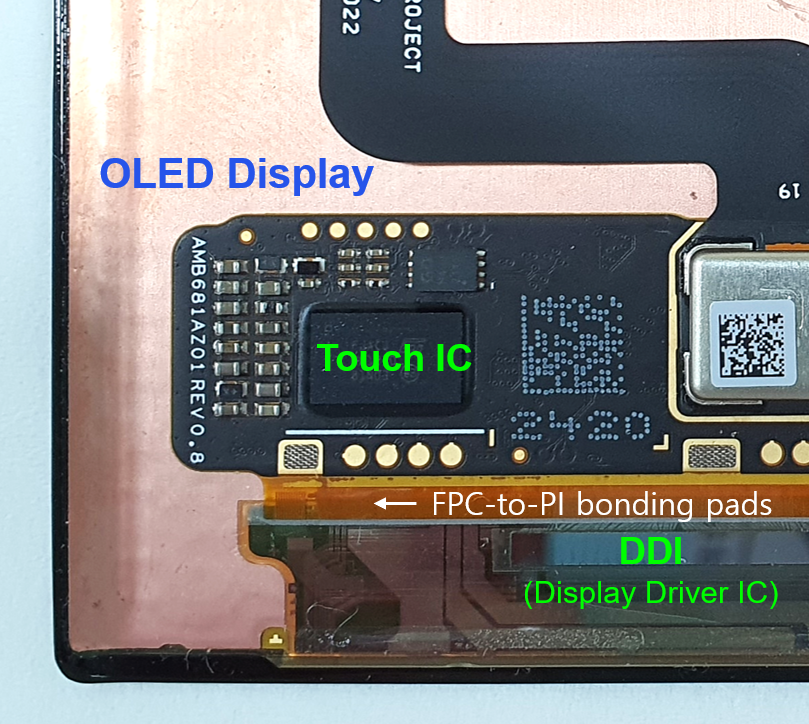

IC류 (DDI*, PMIC*, AP) 회로소자 발열
[ TV 제품 ]
패널자체 고전류에 의한 발열
OLED 디스플레이는 여러 장점에도 불구하고, 화소내 발광 재료의 열화를 가속시키는 패널자체 발열과 주변 회로 소자의 발열은 방열 성능에 따라 사용자의 피부에 직접 열이 전달되어 저온 화상을 유발시킬 수 있음.
사용자의 피부에 직접 열이 전달 →
저온 화상 유발
2022년 삼성 모바일 게임중 생기는 발열제어 기능인 GOS (GameOptimization Service) 문제로 스마트폰 Display 모듈 방열이 크게 이슈가 발생했음.
Multi-layer
Module
적층형 모듈 재료의 한계
여러기능의 레이어의 적층
모바일 제품의 경우, 박형의 제한된 디자인에서 모바일폰의 AP (Application Processor) 및 DDI (Display Driver IC) 와 같은 회로물과 1) 방열, 2) 반사/차광, 3) 외부 충격흡수, 4) EMI/ESD 차폐등 전기적 특성이 고려된 재료가 절대적으로 필요함.
Graphite vs.
Metal
그라파이트의 수평적 열확산,
반사 특성

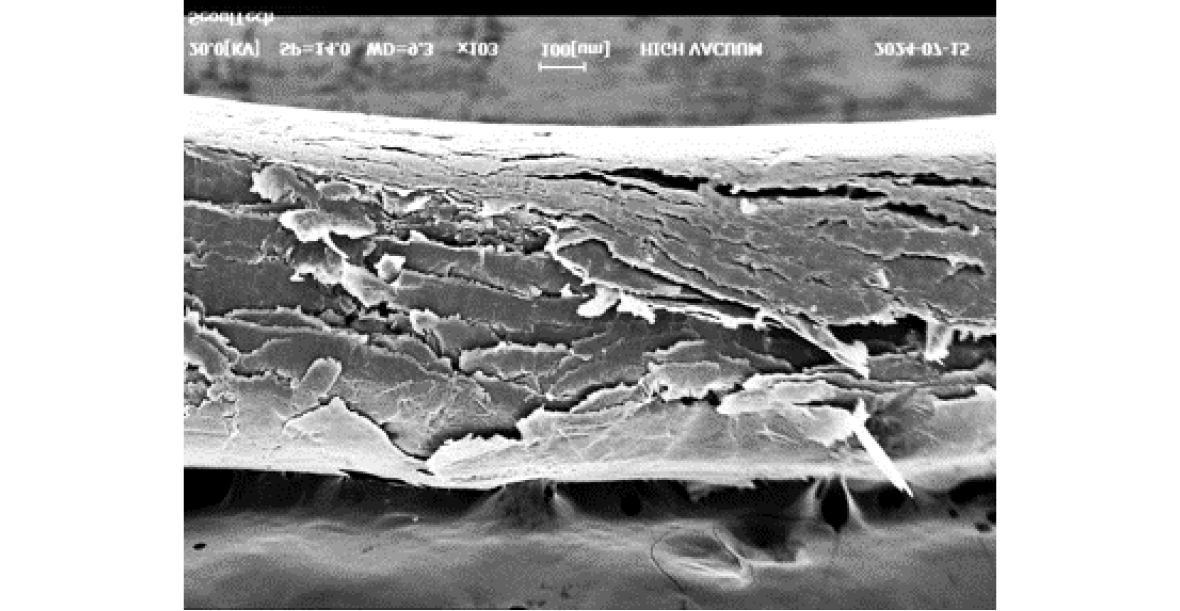

그라파이트
평면 구조내에서 높은 열전도성을 가지며, 주로 열을 수평 방향으로 잘 전달한다. 그러나 층과 층 사이의 열전도는 상대적으로 낮음. 또한, 그라파이트는 고온에서도 안정적이며, 열전도성이 뛰어난 특성 덕분에 고온 환경에서의 열 관리를 위해 사용됨.

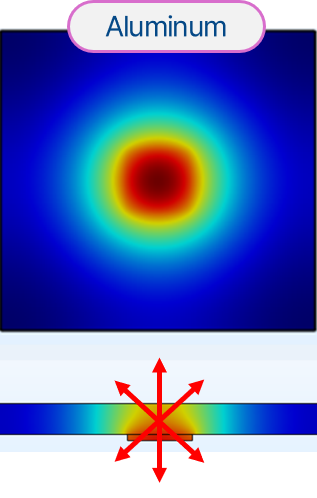

메탈
전반적으로 높은 열전도성을 가지며, 자유 전자 덕분에 열을 매우 빠르게 전달된다. 방향에 관계없이 열전도성이 우수함.
- 수평적 확산특성 : 대면적 디스플레이 열확산 효과큼
- Black 색상 : 반사 및 차광 효과 뛰어남
- 혼합 레진 : 충격/진동 신뢰성 유리한 특성
- 240 W/m·K 높은 열전도 금속재: 방사적 특성
- EMI 차폐 성능이 우수함.
